Подробная информация о продукте:
|
| Применение: | красное, желтое, и зеленое СИД (светоизлучающие диоды) | Диаметр: | Ø 2"/Ø 3" |
|---|---|---|---|
| Толщина: | 500 um | 625 um | Ранг: | Epi отполировало ранг/механическую ранг |
| Выделить: | Техническая вафля InP керамических изделий,Механическая вафля InP ранга,Фосфид индия вафли InP |
||

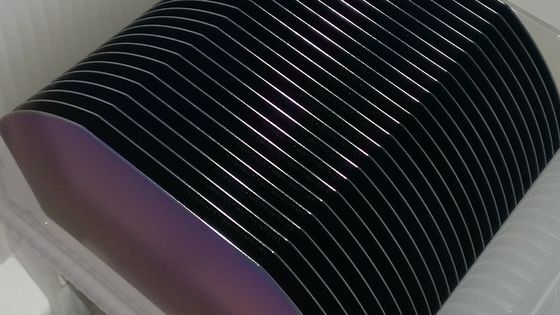

Вафля InP (фосфид индия)
Мы снабжаем высококачественную одиночную кристаллическую вафлю InP (фосфид индия) микроэлектронная (HEMT HBT/) и opto-электронная индустрия (СИД/DWDM/PIN/VCSELs) в диаметре до 3 дюйма. Кристалл фосфида индия (InP) сформирован 2 элементами, индием и фосфидами, ростом жидкостным помещенным методом Czochralski (LEC) или методом VGF. Вафля InP важный материал полупроводника которые имеют главные электрические и термальные свойства, сравненный к кремниевой пластине и вафля GaAs, вафля InP имеет более высокую подвижность электрона, более высокую частоту, потребление низкой мощности, более высокую термальную проводимость и малошумное представление. Мы можем обеспечить вафлю InP ранга epi готовую для вашего применения MOCVD & MBE эпитаксиального. Пожалуйста свяжитесь мы для больше информации о продукте.
Вафля III-V составная
Мы обеспечиваем широкий диапазон составной вафли включая вафлю GaAs, вафлю зазора, вафлю GaSb, вафлю InAs, и вафлю InP.
Электрический и дающ допинг спецификации
Техническая характеристика изделия
| Рост | LEC/VGF |
|---|---|
| Диаметр | Ø 2"/Ø 3"/Ø 4" |
| Толщина | 350 um | 625 um |
| Ориентация | <100> / <111> / <110> или другие |
| С ориентации | С 2° к 10° |
| Поверхность | Одна сторона отполировала или 2 отполированной стороны |
| Плоские варианты | EJ или SEMI. STD. |
| TTV | <> |
| Смычок/искривление | <> |
| Ранг | Epi отполировало ранг/механическую ранг |

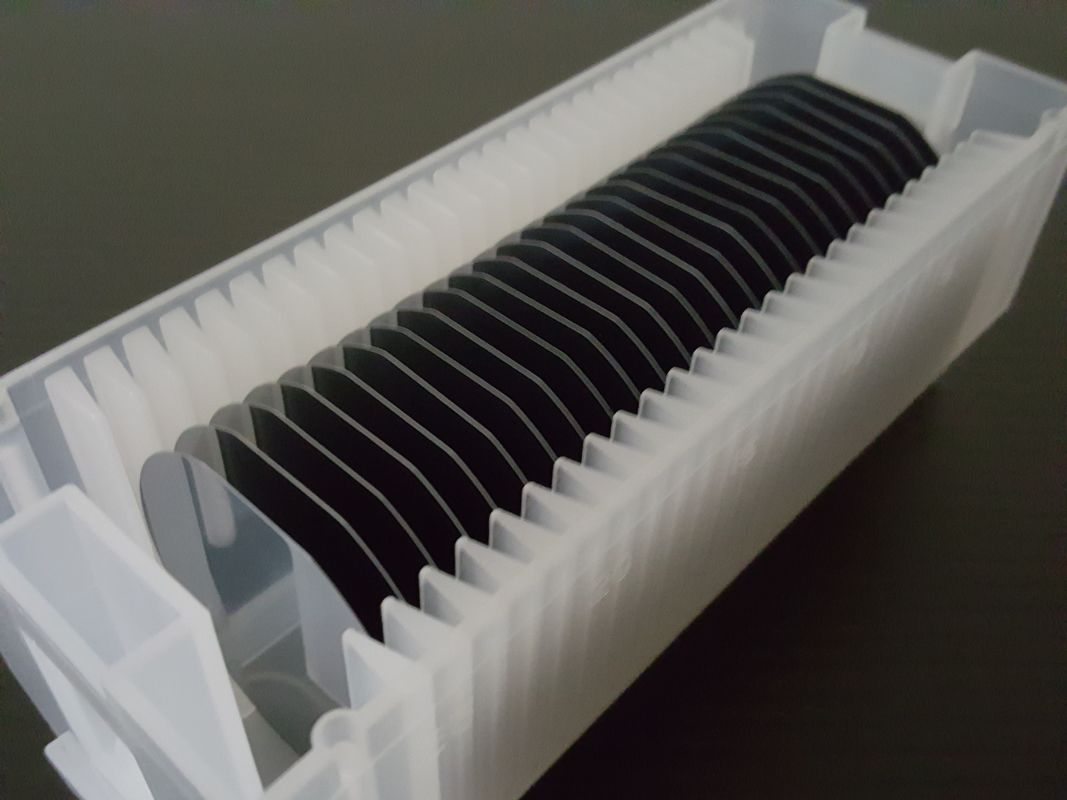

| Пакет | Одиночный контейнер вафли |
Контактное лицо: Daniel
Телефон: 18003718225
Факс: 86-0371-6572-0196
