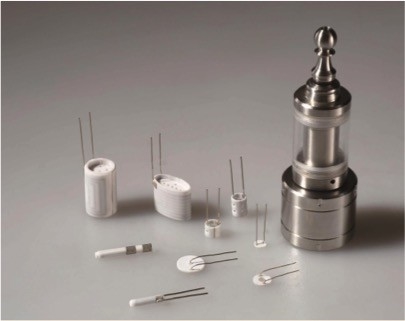

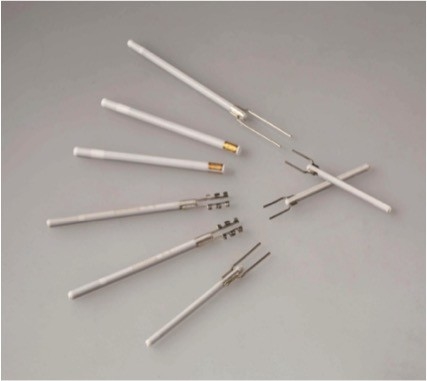

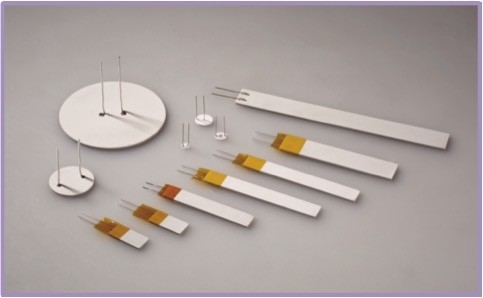

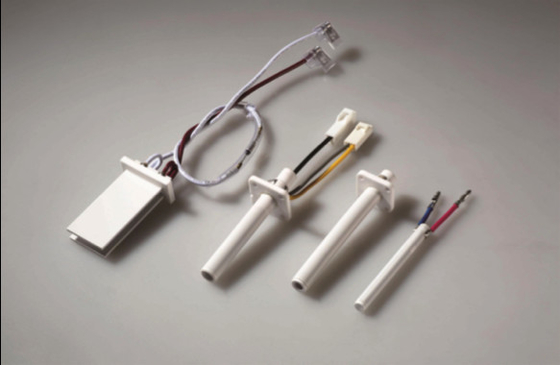

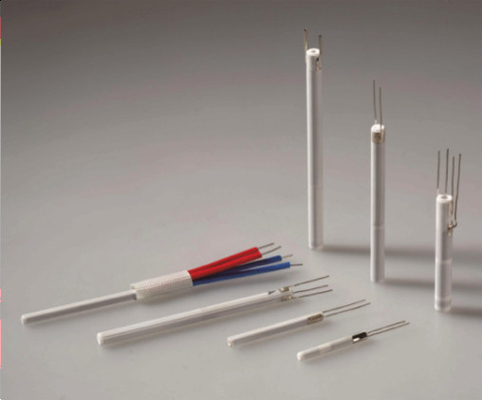

Нагревающий элемент глинозема металлический керамический (HTCC)

Подогреватели глинозема керамические

Введение:

HTCC акроним для высокотемпературной со-увольнятьой керамики; Нагревающий элемент HTCC керамический составлен материала высокого металла точки плавления нагревая как вольфрам, молибден или молибден – марганец и 92-96% субстратов глинозема керамические. Slurry сопротивления топления металла напечатан на ленту бросая керамическое зеленое тело согласно требованию к дизайна, несколько слоев керамического зеленого тела после этого прокатан совместно и увольнять на 1500 | высокая температура 1600 ℃, с помощью добавки спекать 4-8%, сформировать нагревающий элемент глинозема керамический. Этот характеристики продукта в коррозионностойком, выдерживающ высокую температуру, жизненный цикл длинной жизни, температуру поверхности энергии эффективную, равномерную, превосходную термальную проводимость и термальный тариф компенсации. Нагревающий элемент глинозема керамический не содержит вредные вещества такое подобие: руководство, кадмий, ртуть, шестивалентный хромий, polybrominated бифенилы, polybrominated дифениловые эфиры, etc., и в согласии с ЕС RoHS и другими экологическими требованиями.

Данные по истории вопроса

С появлением интеграции электронных блоков, электронные устройства представляли более высокие требования на миниатюризации цепи, высокой плотности, многофункциональной, высокой надежности, быстром ходе и большой силе. Со-увольнятьый разнослоистый керамический субстрат соотвествует все эти так он был использован в широком диапазоне применений в последние годы. Со-увольнятьый разнослоистый керамический субстрат можно разделить в высокотемпературный со-увольнятьый керамический субстрат (HTCC) и низкая температура со-увольняла разнослоистый керамический субстрат (LTCC). Сравненный к LTCC, высокотемпературная со-увольнятьая керамика (HTCC) имеет более высокую механическую прочность, более высокую плотность проводки, лучшую химическую стойкость, более высокие термальный коэффициент диссипации и недорогой и широко использована в топлении и пакуя применениях требуя более высокого представления термической стабильности, более менее высокотемпературных испаряющих газов и лучшего запечатывания. Нагревающий элемент со-увольнятьый высокой температурой керамический хорошее дублирование компонент провода сплава и PTC керамические нагревающий элемент и.

Особенности

1. Энергосберегающая, высокая тепловая эффективность
2. Не поручена поверхность, хорошая электрическая изоляция, выдерживает 4500V/1s, утечку настоящую<0>
3. Линейная сопротивлени-температура, легкая для того чтобы контролировать температуру путем контролировать электрическое сопротивление
4. Отсутствие спада силы в течение длительного периода
5. Быстрое топление, керамический нагревающий элемент 500W может достигнуть над ℃ 600 в 20 секундах; свои компоненты могут достигнуть над ℃ 200 в 10 секундах
6. Отсутствие открытого пламени, безопасности
7. Равномерное поверхностное топление
8. Плотность наивысшей мощности: ≥ 50 W/cm2
9. Охрана окружающей среды: отсутствие руководства, кадмия, ртути, шестивалентного хромия, polybrominated бифенилов, более вредных веществ как polybrominated дифениловые эфиры, в полном согласии с требования к ЕС экологические.

Применение

1. Оружие жары
2. Прибор парикмахерской (раскручиватели, curlers волос)
3. Теплое кондиционирование воздуха
4. Мгновенный нагреватель воды
5. Многофункциональная микроволна, печь, засыхание
6. Сушильщик одежд
7. Сушильщик руки
8. Чайник, кофеварка

Технические параметры

5,1 возникновение:

1. Ровная поверхность
2. Ясный край
3. Серебряный электрод
4. Белое керамическое тело
5. Наша «эффективная лента бросая технология керамические субстраты» подготавливает ультратонкое, ультра-ровное керамическое зеленое тело которое обеспечивает ровную поверхность керамического тела. Слоение прессы точности горячее обеспечивает ясный край. Пункты электрода покрытый никель и пятно сварило руководства после включения, поэтому электроды кажутся серебряными.

5,2 допуск размера:

1. Направление длины: ± 1.2mm
2. Направление ширины: ± 0.5mm
3. Направление толщины: ± 0,1.
4. После повторенных увольняя экспериментов, наш персонал НИОКР собирал зеленые данные по усушки тела, и суммировал соотвествующий тариф сужения основанный на экспириментально результатах. Через осторожный контроль процесса отливки, пробивать и слоения, мы уменьшаем разницы в размера между зеленым телом и увольняя продуктом.

5,3 ряд напряжения тока: DC/AC 5-220V

В зависимости от значения сопротивления, нагревающий элемент глинозема керамический можно использовать в широком диапазоне напряжения тока от DC 5V к AC 220V.

5,4 плотности мощности

Путем оптимизировать формулу продукции, керамический нагревающий элемент производит большую возможную плотность мощности, от 60W/cm2 в этапе запуска, к 25W/cm2 в нормальной пользе.

5,5 течение утечки <5ma>

Расклассифицированное течение утечки <5ma>

5,6 термальный удар

Продукт может выдержать термальный удар без трескать когда он нагрет к 150 °C ± 10 и помещен в воде на ℃ 20.

5,7 электрическая изоляция

При приложении 4500V для 1 второго, течение утечки <0>
